VALVOLE A SFERA WAFER
/
WAFER PN16
/
723000
WAFER PN16

723000

STAINLESS STEEL

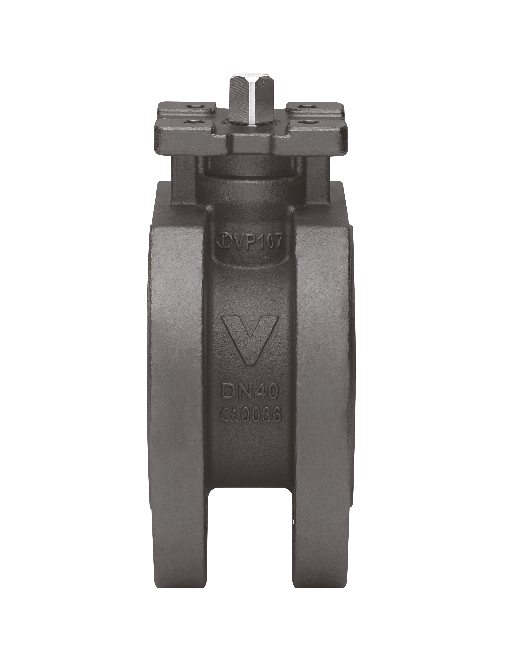

Valvola a sfera flangiata PN16, in acciaio inox  A351-CF8M e acciaio al carbonio brunito A352-LCB a passaggio totale, connessione organo di comando secondo ISO 5211, dispositivo antistatico.

Specifiche tecniche

Limiti di temperatura: -20° +180°

Vuoto: 10-3 torr.

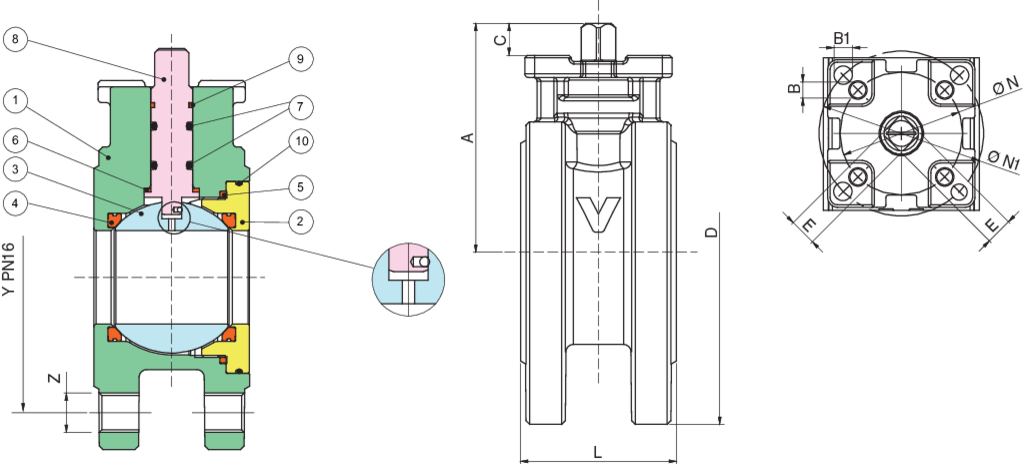

Posizione Nome parte Materiale N.° pezzi
1 CORPO A351-CF8M 1
2 GHIERA A479-TP316/A182-F316 1
3 SFERA A351-CF8M/A479-TP316 1
4 GUARNIZIONE SFERA TFM-MPTFE 2
5 GUARNIZIONE CORPO PTFE 1
6 RONDELLA ASTA TFM-MPTFE 1
7 O-RING FKM 2
8 ASTA A479-TP316/17-4-PH 1
9 GUARNIZIONE ASTA PTFE 1
10 O-RING FKM 1
MISURA DN CODICE D Y Z L A C E ØN B ØN1 B1 Kv PN Kg
1" 25 72300006 110 85 4xM12 48 70 11 9 36 5,5 50 7 64,5 16 2,40
1"1/4 32 72300007 130 100 4xM16 54 82 10 9 36 5,5 50 7 103,8 16 3,50
1"1/2 40 72300008 140 110 4xM16 63,5 93 13 11 50 6,5 - - 174 16 4,50
2" 50 72300010 155 125 4xM16 82 101,5 13,5 11 50 6,5 70 9 301,3 16 6,70
2"1/2 65 72300012 180 145 4xM16 103 128,5 15,5 14 70 9 - - 545,7 16 10,90
3" 80 72300014 190 160 8xM16 122 138 15 14 70 9 - - 872,5 16 14,00
4" 100 72300018 220 180 8xM16 152 153 18,5 17 70 9 - - 1363,3 16 20,90
Certificazioni
ATEX
SIL 3
Video e media disponibili
CAT242000 VALPRES
CAT242000 VALPRES
Ricambi
LEVE
Codice Materiale Misura
RI2180 AISI 316 15
RI2180 AISI 316 20
RI2181 AISI 316 25
RI2181 AISI 316 32
RI2182 AISI 316 40
RI2182 AISI 316 50
RI2183 AISI 316 65
RI2183 AISI 316 80
RI2184 AISI 316 100
RI2184 AISI 316 125
RI2185 AISI 316 150
RI2185 AISI 316 200
GUARNIZIONI
Codice Materiale Misura
RI6216 PTFE 1"
RI6217 PTFE 1"1/4
RI6218 PTFE 1"1/2
RI6179 PTFE 2"
RI6180 PTFE 2"1/2
RI6181 PTFE 3"
RI6219 PTFE 4"
RI2441 PTFE 150
RI2442 PTFE 200
RI2455 PTFE VETRO - GLASS FILLED PTFE 150
RI2456 PTFE VETRO - GLASS FILLED PTFE 200
RI2061 PTFE CARBOGRAFITE - CARBON FILLED PTFE 15
RI2062 PTFE CARBOGRAFITE - CARBON FILLED PTFE 20
RI2063 PTFE CARBOGRAFITE - CARBON FILLED PTFE 25
RI2064 PTFE CARBOGRAFITE - CARBON FILLED PTFE 32
RI2131 PTFE CARBOGRAFITE - CARBON FILLED PTFE 40
RI2127 PTFE CARBOGRAFITE - CARBON FILLED PTFE 50
RI2123 PTFE CARBOGRAFITE - CARBON FILLED PTFE 65
RI2141 PTFE CARBOGRAFITE - CARBON FILLED PTFE 80
RI2146 PTFE CARBOGRAFITE - CARBON FILLED PTFE 100
RI2070 PTFE CARBOGRAFITE - CARBON FILLED PTFE 125
RI2072 PTFE CARBOGRAFITE - CARBON FILLED PTFE 200
RI2452 PTFE CARBOGRAFITE CARBON FILLED PTFE 150
RI2453 PTFE CARBOGRAFITE CARBON FILLED PTFE 200
GUARNIZIONI TENUTA INTEGRALE
Codice Materiale Misura
RI2095 PTFE 10
RI2095 PTFE 15
RI2096 PTFE 20
RI2097 PTFE 25
RI2098 PTFE 32
RI2132 PTFE 40
RI2128 PTFE 50
RI2124 PTFE 65
RI2142 PTFE 80
RI2147 PTFE 100
RI2509 PTFE 65
RI2510 PTFE 100
SFERE
Codice Materiale Misura
00306000031 AISI 316 25
00307000031 AISI 316 32
00308000026 AISI 316 40
00310000080 AISI 316 50
00312000009 AISI 316 65
00314000013 AISI 316 80
00318007001 AISI 316 100
ASTE
Codice Materiale Misura
00406000054 17-4-PH 25
00407000040 17-4-PH 32
00408000055 17-4-PH 40
00408000055 17-4-PH 50
00414000025 17-4-PH 65
00414000025 17-4-PH 80
00418000047 17-4-PH 100
Torna al catalogo
