VALVOLE A SFERA 3 PEZZI RADIAMONT

710240

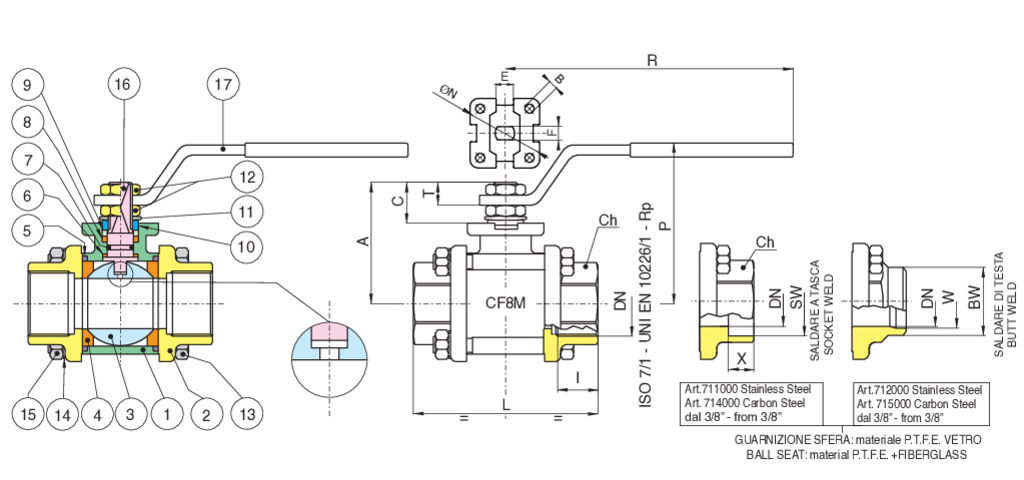

Valvola a sfera in tre pezzi in acciaio inox A351-CF8M filettata F/F a saldare di testa o tasca in tre pezzi a passaggio totale.

F/F gas Dispositivo Antistatico per vapore.

Specifiche tecniche

Stainless steel: Limiti di temperatura: -20°C +160°C.

Posizione Nome parte Materiale N.° pezzi
1 CORPO A351-CF8M 1
2 MANICOTTO A351-CF8M 2
3 SFERA A479-TP316/A351-CF8M 1
4 GUARNIZIONE SFERA PTFE 2
5 GUARNIZIONE PTFE 2
6 RONDELLA ASTA PTFE 1
7 O-RING FKM 1
8 GUARNIZIONE ASTA PTFE 1
9 BUSSOLAPREMIGUARNIZIONE INOX AISI 303 (1/4”-2”) CARBON STEEL (2’’1/2-3’’- 4’’) 1
10 RONDELLA MEZZOGIRO INOX AISI 430 (1/4”-2”) CARBON STEEL (2’’1/2-3’’-4’’) 2-1
11 MOLLA A TAZZA CARBON STEEL (2’’1/2-3’’-4’’) 2
12 DADO A182-F304 (1/4”-2”) CARBON STEEL (2’’1/2-3’’- 4’’) 2
13 TIRANTE CORPO INOX AISI 304 (1-4”-2”) CARBON STEEL (2’’1-2-3’’- 4’’) 4-6
14 RONDELLA INOX AISI 304 (1-4”-2”) CARBON STEEL (2’’1-2-3’’- 4’’) 4-6
15 DADO INOX AISI 304 (1-4”-2”) CARBON STEEL (2’’1-2-3’’- 4’’) 4-6
16 ASTA A479-TP316/17-4-PH 1
17 LEVA INOX AISI 430 (1/4”-2”) CARBON STEEL (2’’1/2-3’’-4’’) 1
MISURA DN CODICE BOX SW X BW W I L Ch R P A C E F ØN B Kv PN Kg
1/4" 8 71024002 10 - - - - 11 57 OT.22 110 50 35 13,5 8 5 - - 5,5 64 0,28
3/8" 10 71024003 10 18,2 9,5 17,1 12,48 11,4 57 OT.22 110 50 35 13,5 8 5 - - 8,5 64 0,27
1/2" 15 71024004 6 22,4 9,5 21,4 15,76 15 65 OT.27 131 64 47 15 10 7 36 6 19,2 64 0,50
3/4" 20 71024005 5 27,7 11,1 26,7 20,96 16,3 76 OT.32 131 68 52 16 10 7 42 5,5 35 40 0,70
1" 25 71024006 2 34,5 12,7 33,4 26,64 19,1 92 OT.41 174 79 60 19,5 12 8 42 6 64,5 40 1,20
1"1/4 32 71024007 4 43,2 14,3 42,2 35,08 21,4 106 OT.50 174 83 64 19,5 12 8 42 5,5 103,8 25 1,70
1"1/2 40 71024008 2 49,5 15,9 48,3 40,94 21,4 116 OT,55 250 100 79 24 16 10 50 6,5 174 25 2,50
2" 50 71024010 2 62 17,5 60,3 52,48 25,7 136 OT.70 250 107 86 24 16 10 50 6,5 301,3 25 3,90
2"1/2 65 71024012 1 76,5 20 73 62,68 30,2 153 Ø90 321 126 103 28 20 14 70 M8 545,7 16 8,15
3" 80 71024014 1 89,5 20 88,9 77,92 33,3 180 Ø105 321 137 114 28 20 14 70 M8 872,5 16 12,80
4" 100 71024018 1 115 20 114,3 102,26 39,3 217 Ø130 381 156 137 34,5 24 18 102 M10 1363,3 16 21,50
Certificazioni
TUV
ATEX (A richiesta)
SIL 3
