Technical specifications

Temperature range: -20°C +160°C.
Vacuum: 10-2 torr.

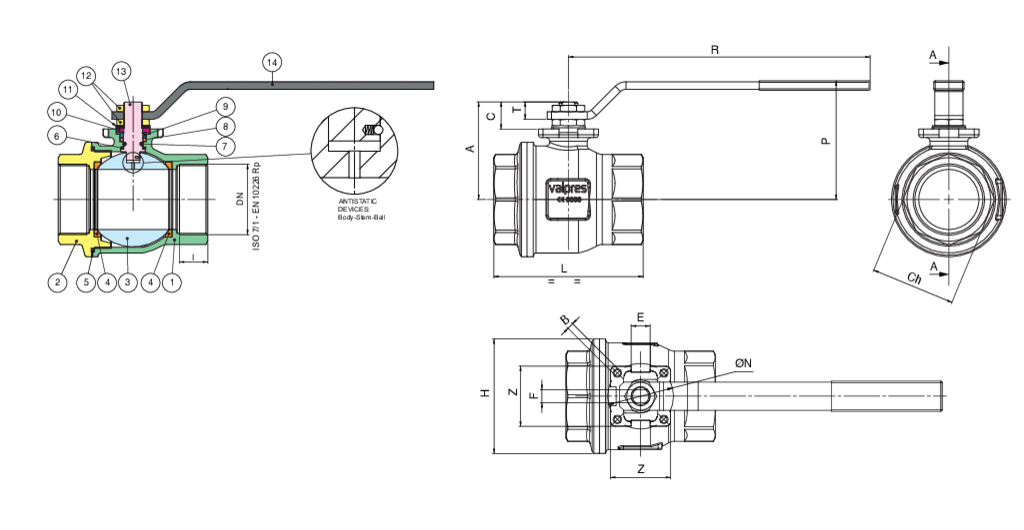

Position Part name Material N.° pieces
1 BODY A351-CF8M 1
2 END CONNECTION A351-CF8M 1
3 BALL A479-TP316/A351-CF8M 1
8 BALL SEAT PTFE 2
9 SEAT PTFE 1
10 THRUST WASHER TFM 1
12 O-RING FFKM 1
11 STEM SEAT PTFE 1
5 PACKING GLAND INOX AISI 303 (1/8”-2”) CARBON STEEL (2’’1/2-4’’) 1
7 END STOP INOX AISI 430 (1/8”-2”) CARBON STEEL (2"1/2-4") 1
13 SPRING WASHER 50CRV4 2
14 NUT A2-70 2
4 STEM A479-TP316 1
6 HANDLE INOX AISI 430 (1/8”-2”) CARBON STEEL (2"1/2-4") 1
SIZE DN CODE BOX I L H Ch R P A C E F ØN ISO 5211 B Z Kv PN Kg T
1/8" 6 70030901 10 7,4 55 30 ES.22 110 50 35 13,5 8 5 36 5,5 36 5 140 0,29 9
1/4" 8 70030902 10 11 55 30 ES.22 110 50 35 13,5 8 5 36 5,5 36 5,5 140 0,27 9
3/8" 10 70030903 10 11,4 55 30 ES.22 110 50 35 13,5 8 5 36 5,5 36 8,5 140 0,26 9
1/2" 15 70030904 10 15 66 36 ES.27 110 53 38 13,5 8 5 36 5,5 36 19,2 140 0,35 9
3/4" 20 70030905 5 16,3 79 45 ES.32 131 68 51 15 10 7 42 5,5 42 35 105 0,65 10
1" 25 70030906 6 19,1 93 54 OT.41 174 79 60 19,5 12 8 42 5,5 42 64,5 105 1,02 12,5
1"1/4 32 70030907 2 21,4 100 64 OT.50 174 83 64,5 19,5 12 8 42 5,5 42 103,8 64 1,40 12,5
1"1/2 40 70030908 2 21,4 110 80 OT.55 250 100 79 24 16 10 50 6,5 50 174 64 2,35 16,5
2" 50 70030910 2 25,7 131 95 OT.70 250 107 86 24 16 10 50 6,5 50 301,3 64 3,54 16,5
2"1/2 65 70030912 1 30,2 159 122 OT.90 321 126 104 28,5 20 14 70 M8 64 545,7 25 6,95 18,5
3" 80 70030914 1 33,3 185 144 OT.105 321 137 114 28 20 14 70 M8 64 872,5 25 10,53 18
4" 100 70030918 1 39,3 222 177 OT.130 381 156 137 34,5 24 18 102 M10 92 1363,3 25 18,70 22
Certifications
SIL 3
TUV
ATEX FIRE-SAFE (On request)
