Temperature range: -20° +180°
Vacuum: 10-3 torr.

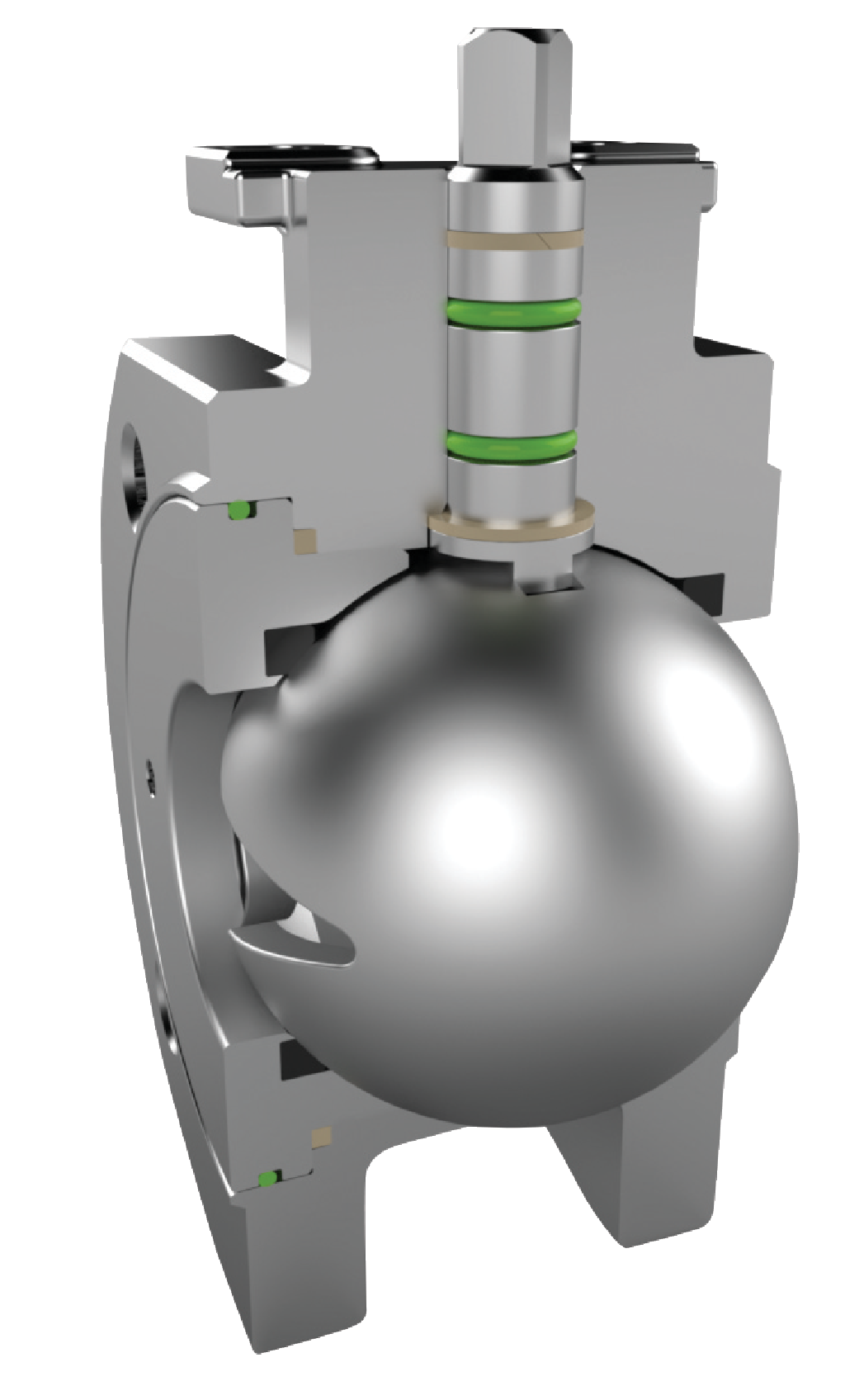

Position | Teilname | Material | Nr. Stück |
---|---|---|---|
1 | GEHÄUSE | A352-LCB | 1 |
2 | RING | ASTM A105 | 1 |
3 | KUGEL | A351-CF8M | 1 |
4 | SPINDEL | A479-TP316/17-4-PH | 1 |
5 | KUGELDICHTUNG | RPTFE | 2 |
6 | GEHÄUSE ABDICHTUNG | PTFE | 1 |
7 | SPINDELDICHTUNG | PTFE | 1 |
8 | SPINDELSCHEIBE | TFM-MPTFE | 1 |
9 | O-RING | FKM | 2 |
10 | O-RING | FKM | 1 |
GRÖßE | DN | CODE | D | Y | Z | L | A | C | E | ØN | B | ØN1 | B1 | PN | Kg |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1" | 25 | 724005 C106- C206- C306 | 110 | 85 | 4xM12 | 48 | 70 | 11 | 9 | 36 | 5,5 | 50-F05 | 7 | 16 | 2,40 |
1"1/4 | 32 | 724005 C107-C207-C307 | 130 | 100 | 4xM16 | 54 | 82 | 10 | 9 | 36 | 5,5 | 50-F05 | 7 | 16 | 3,50 |
1"1/2 | 40 | 724005 C108-C208-C308 | 140 | 110 | 4xM16 | 63,5 | 93 | 13 | 11 | 50 | 6,5 | - | - | 16 | 4,50 |
2" | 50 | 724005 C110-C210-C310 | 155 | 125 | 4xM16 | 82 | 101,5 | 13,5 | 11 | 50 | 6,5 | 70-F07 | 9 | 16 | 6,70 |
2"1/2 | 65 | 724005 C112-C212-C312 | 180 | 145 | 4xM16 | 103 | 128,5 | 18,5 | 14 | 70 | 9 | - | - | 16 | 10,90 |
3" | 80 | 724005 C114-C214-C314 | 190 | 160 | 8xM16 | 122 | 138 | 18 | 14 | 70 | 9 | - | - | 16 | 14,00 |
4" | 100 | 724005 C118-C218-C318 | 220 | 180 | 8xM16 | 152 | 153 | 18,5 | 17 | 70 | 9 | - | - | 16 | 20,90 |
Code | Material | Größe |
---|---|---|
RI2180 | AISI 316 | 15 |
RI2180 | AISI 316 | 20 |
RI2181 | AISI 316 | 25 |
RI2181 | AISI 316 | 32 |
RI2182 | AISI 316 | 40 |
RI2182 | AISI 316 | 50 |
RI2183 | AISI 316 | 65 |
RI2183 | AISI 316 | 80 |
RI2184 | AISI 316 | 100 |
RI2184 | AISI 316 | 125 |
RI2185 | AISI 316 | 150 |
RI2185 | AISI 316 | 200 |
Code | Material | Größe |
---|---|---|
RI2441 | PTFE | 150 |
RI2442 | PTFE | 200 |
RI2455 | PTFE VETRO - GLASS FILLED PTFE | 150 |
RI2456 | PTFE VETRO - GLASS FILLED PTFE | 200 |
RI2061 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 15 |
RI2062 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 20 |
RI2063 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 25 |
RI2064 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 32 |
RI2131 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 40 |
RI2127 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 50 |
RI2123 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 65 |
RI2141 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 80 |
RI2146 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 100 |
RI2070 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 125 |
RI2072 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 200 |
RI2452 | PTFE CARBOGRAFITE CARBON FILLED PTFE | 150 |
RI2453 | PTFE CARBOGRAFITE CARBON FILLED PTFE | 200 |
Code | Material | Größe |
---|---|---|
RI2095 | PTFE | 10 |
RI2095 | PTFE | 15 |
RI2096 | PTFE | 20 |
RI2097 | PTFE | 25 |
RI2098 | PTFE | 32 |
RI2132 | PTFE | 40 |
RI2128 | PTFE | 50 |
RI2124 | PTFE | 65 |
RI2142 | PTFE | 80 |
RI2147 | PTFE | 100 |
RI2509 | PTFE | 65 |
RI2510 | PTFE | 100 |
