SPLIT-BODY ANSI 600 API608

68R415

SUPER DUPLEX

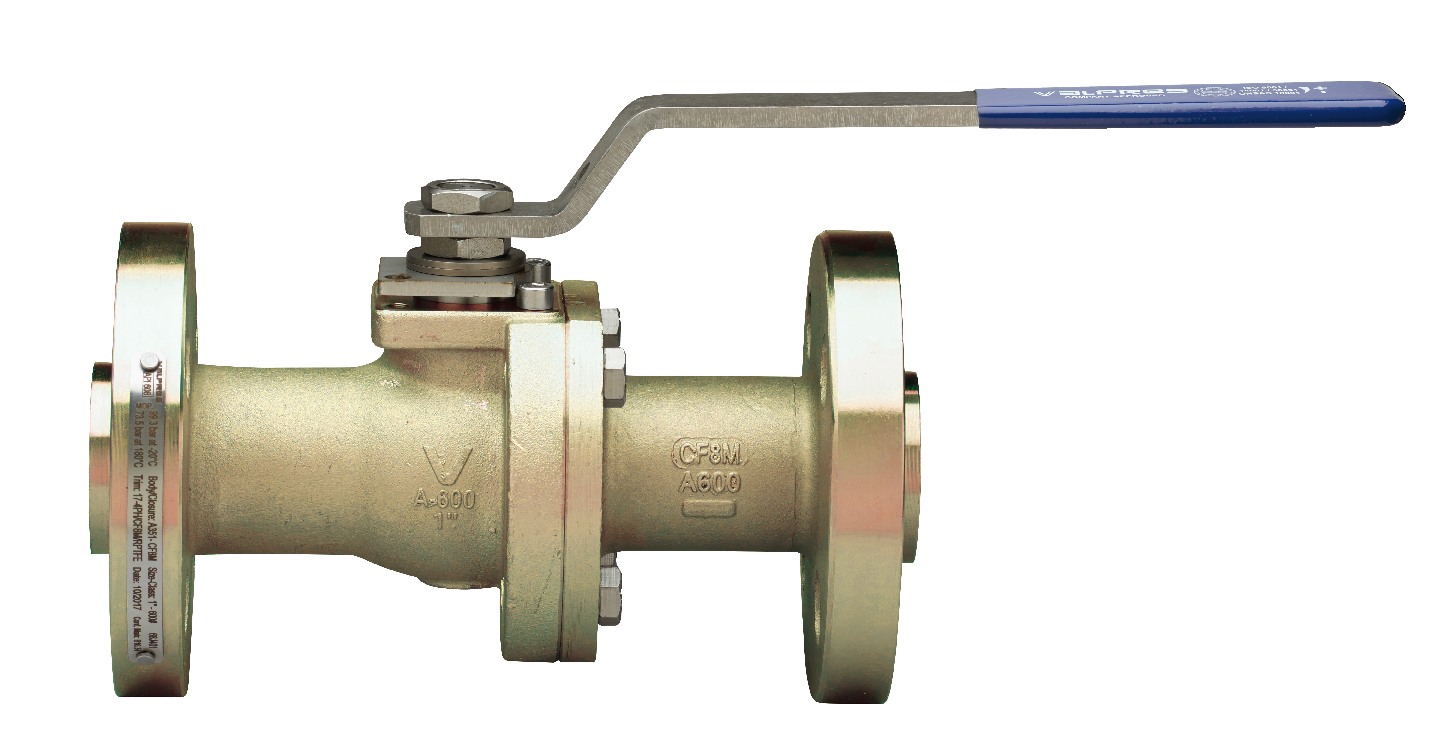

Flanschkugelhahn ANSI 600 API STANDARD 608 super duplex voller Durchgang, Baulänge nach ASME B16.10, Fire Safe und antistatische Ausführung, Blockiervorrichtung.

Technische Spezifikationen

Temperature range: -20°C +180°C.

Vacuum: 10-3 torr.

Position Teilname Material Nr. Stück
1 GEHÄUSE ASTM A995-GR. 6 1
2 FLANSCH ASTM A995-GR. 6 1
3 KUGEL UNS S32760 1
4 SPINDEL UNS S32760 1
5 SCHRAUBE A193 B8 CI.2 4-6
6 MUTTER STAINLESS STEEL 2
7 TELLERFEDER STAINLESS STEEL 2
8 90° STOP AISI 316 1
9 BUCHSE A479-TP316L 1
10 O-RING FKM 1
11 HANDHEBEL AISI 316 1
12 SPINDELDICHTUNG GRAPHITE 1
13 O-RING FKM 1
14 SPINDELSCHEIBE RPTFE 1
15 BUCHSE UNS S32760 1
16 GEHÄUSE ABDICHTUNG GRAPHITE 1
17 O-RING FKM 1
18 SITZE KUGELDICHTUNG RPTFE 2
19 SCHRAUBE A2-70 2
GRÖßE DN CODE D Y Z H I L G P R A C T E F ØN B Kv PN Kg
1/2" 15 68R41504 95 66,7 4xØ16 14,3 69 165 85 95 174 54 21,5 6,8 M12 8 42-F04 M5 19,2 100 3,60
3/4" 20 68R41505 115 82,6 4xØ19 15,9 78,5 190 95 99 174 58 20,5 6,8 M12 8 42-F04 M5 35 100 5,10
1" 25 68R41506 125 88,9 4xØ19 17,5 97,5 216 105 100 250 75 29 10 M16 10 50-F05 M6 64,5 100 7,20
1"1/2 40 68R41508 155 114,3 4xØ22 22,3 130 241 128 123 321 99,7 35,5 15,5 M20 14 50-F05 M6 174 100 13,20
2" 50 68R41510 165 127 8xØ19 25,4 119,5 292 144 133 321 109 36,5 16,5 M20 14 50-F05 M6 301,3 100 17,40
Zertifizierungen
TUV SIL 3
FIRE-SAFE Acc. EN ISO 10497/API 607
F.E. TESTED ISO15848-1
Verfügbare Medien und Videos
Ersatzteile
DICHTUNGEN
Code Material Größe
RI6115 PTFE CARBOGRAFITE - CARBON FILLED PTFE 15
RI6116 PTFE CARBOGRAFITE - CARBON FILLED PTFE 20
RI6117 PTFE CARBOGRAFITE - CARBON FILLED PTFE 25
RI6118 PTFE CARBOGRAFITE - CARBON FILLED PTFE 40
RI6119 PTFE CARBOGRAFITE - CARBON FILLED PTFE 50
